SMT和SMD有什么區別？
來源：CLTPHP 時間：2020/04/23
SMT代表表面安裝技術，這是將pcb線路板表面安裝元器件和焊接到印刷電路板或PCB上的整個技術。實際過程總結如下：首先，SMT鋼網在板上表面對齊，并使用刮刀涂抹焊膏，以確保焊盤上涂有均勻且可控量的焊膏。
其次，通過貼片機或手動放置，將元器件分別安裝在板上。濕的焊錫膏將充當臨時粘合劑，但是確保輕柔地移動電路板以防止未對準仍然很重要。
第三，將板通過回流爐，該爐使板經受紅外輻射，熔化焊膏并形成焊點。然后，將這些板通過AOI機器或自動光學檢查機，該機器會在視覺上對板進行許多質量檢查，例如元器件對齊和檢查焊橋。
然后，這些板將繼續進行測試。
在1980年代，SMT生產技術變得越來越精細，因此被廣泛用于批量生產。隨著成本的降低和技術性能的提高，可以使用更先進但經濟的設備。表面貼裝技術具有許多優點，不僅限于減少設備的體積，例如提高性能，增強功能和降低成本。
因此，SMT貼片帶來了新一代的電子組裝技術，該技術被廣泛應用于航空，通信，汽車和醫療電子，再到家用電器和其他領域。

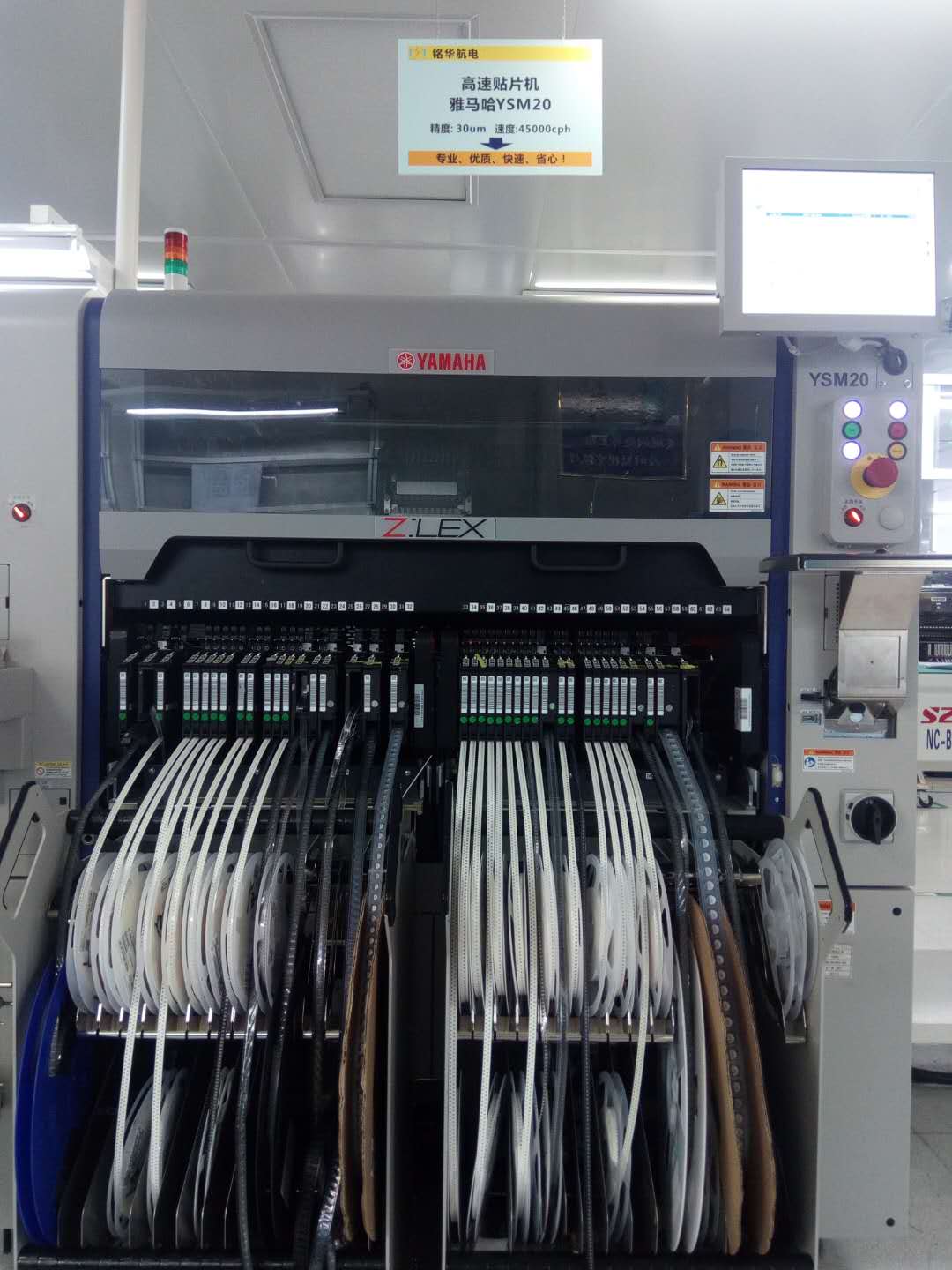

SMD 貼片元器件SMD：它是Surface Mounted Devices的縮寫，意為：表面貼裝器件，它是SMT(Surface Mount Technology）元器件中的一種。在早期階段，SMD用手手工焊接。然后，第一批貼片設備只能處理一些簡單的組件。仍然需要手動放置更復雜，更小的組件。在小銘打樣引進松下雅馬哈ysm20：目前smt貼片可以貼01005/0201元器件，一個新時代誕生了。從簡單的電阻器到復雜的IC，使用smt貼片效率更好，速度更快更佳標準，小銘打樣1-50片 smt打樣 24小時交貨 加急8小時
